INDUSTRIE:
Kraftfahrzeugindustrie
SCHWERPUNKT:
Elektrische Anlagen für Stromversorgung, Schutz, Beleuchtung, Strom und Automatisierung.
ZIEL:
Ausstattung von Lagern und Büros mit modernsten Elektro- und Niederspannungsanlagen, um Effizienz, Sicherheit und Automatisierung zu gewährleisten.
UNSERE LÖSUNG:
- Schaltanlagen für die Energieverteilung: Eaton;
- Transformatoren: Schneider;
- MS-Schaltanlagen – Siemens;
- Siemens S7-1500 PLC für die Automatisierung;
- HMI Siemens TP1900 Comfort – für die Schnittstelle;
- Kabelträger – OBO Bettermann.
PROJEKTSDAUER:
8 Monate
BESCHREIBUNG:
Das Projekt umfasst den Abriss und den Bau in einer 7.140 Quadratmeter großen mechanischen Bearbeitungshalle. Unser Ziel ist es, die Halle mit Maschinen für die Montage von Teilkomponenten vor der Fertigung auszustatten. Gegenwärtig wird ein Teil der Industriehalle für die Lagerung von Materialien genutzt, der andere Teil ist konserviert. Wir haben die gesamte Ausrüstung geliefert und das elektrische System für die Automatisierungstafeln entworfen.
Elektrische Anlagen – Mittelspannung:
Die bestehenden Transformatorenstationen in der Halle werden für die Installation einer neuen Transformatoreinheit genutzt.
- Das neu konzipierte Transformatorstation besteht aus:

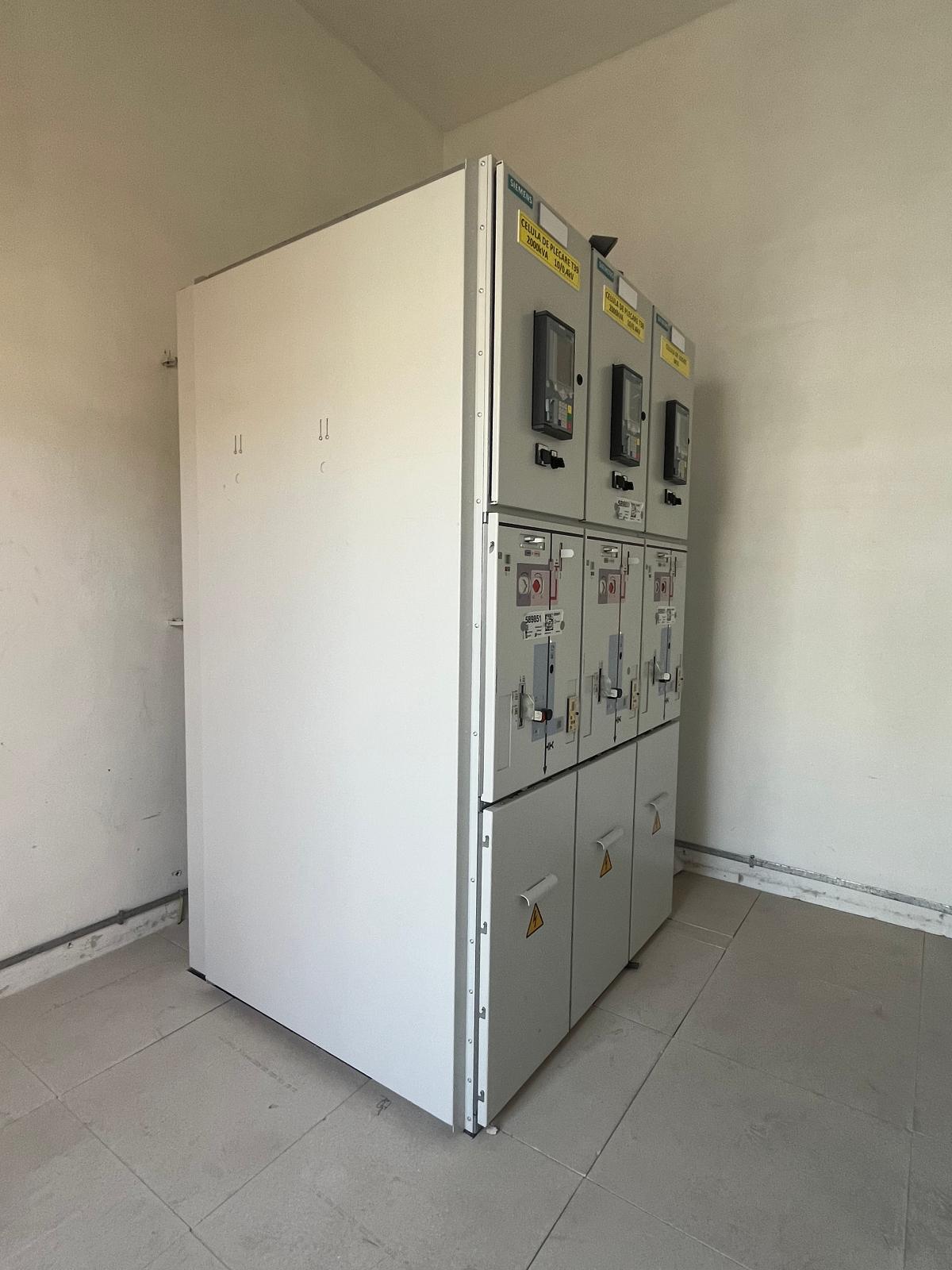

1. 10kV-Mittelspannungsschaltanlage – MT6:
- Leitungszellen 10kV, 630A : 1Stück – MT6.1;
- Transformator-Schutzschaltanlage 10kV, 630A: 2 Stück – MT6.2 und MT6.3.
2. Transformatoren:

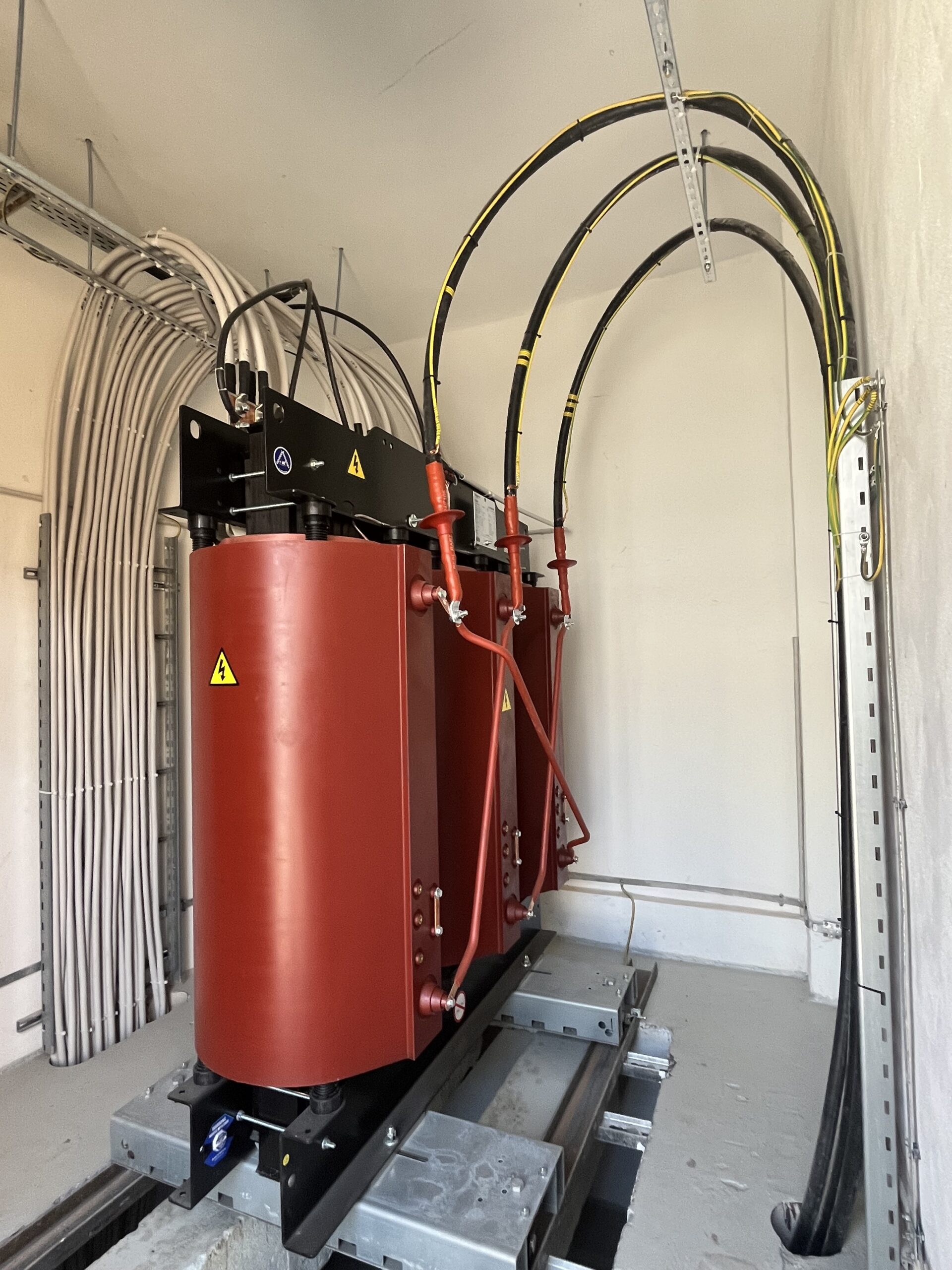

- Zwei Trockentransformatoren, 10kV/0,4kV, 2000kVA
- In jeder Box ist vorgesehen:
- Lokale Kompensationstafel an den Trafoklemmen;
- Schutzrelais/Transformatorüberwachung;
- Schaltanlage zur Zwangsbelüftung des Kastens.
Elektrische Anlagen – Niederspannung:
- Erdungsanlage
- Blitzschutzanlage (LPI);
- Elektrische Anlagen für Erdung und Potentialausgleich;

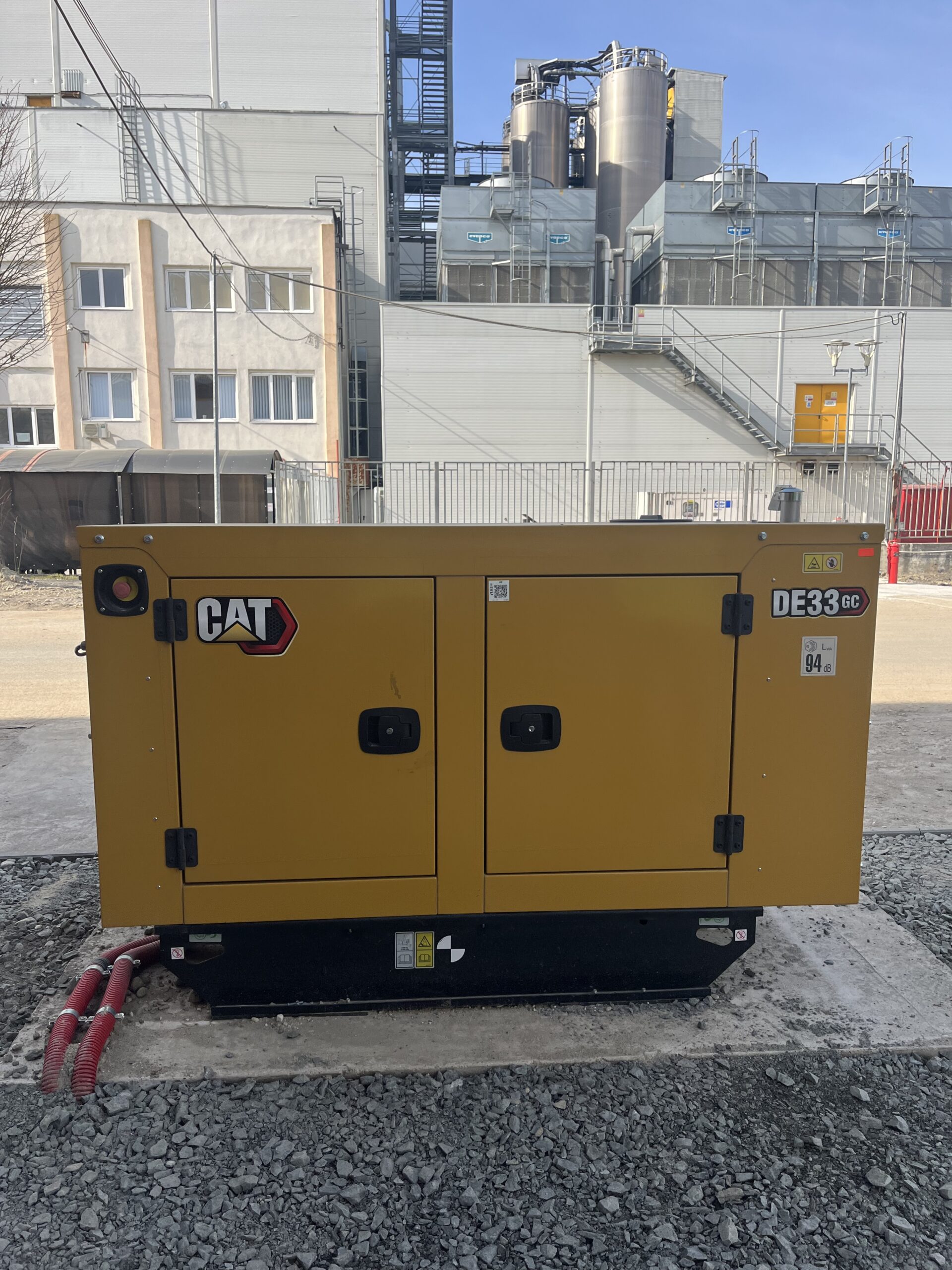

- Elektrizitätsverteilung:
- Die Primärstromverteilung erfolgt über eine allgemeine Schalttafel – LVMD 8 2x3200A (mit Kopplung zwischen ihnen);
- Für die Blindleistungskompensation ist eine automatische Kompensationsbatterie, 400V, 50Hz, 1000Kvar, vorgesehen;
- Für die Gleichstromsteuerung der Leistungsschalter ist eine 230Vdc-Versorgung vorgesehen (R9: Gleichrichter + Akkumulatoren);
- Für den USV-Teil, eine unterbrechungsfreie Stromversorgung, 400V / 400V, 160kVA – U16 + Akkumulatoren;
- 2 Automatisierungsschalttafeln: 1 x elektrische BMS und 1 x HVAC BMS ;

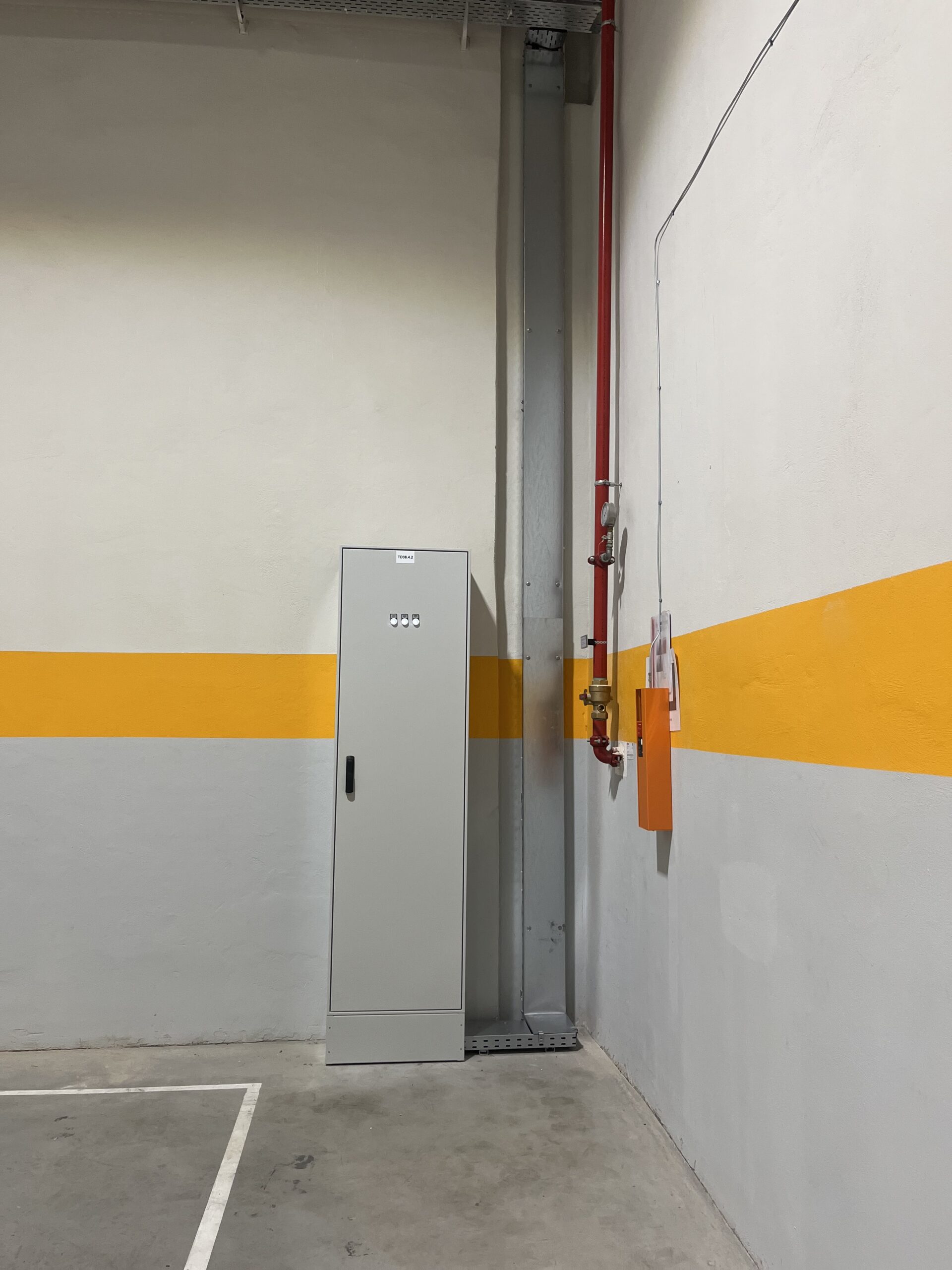

- 10 Schalttafeln.
- Blitzschutz;

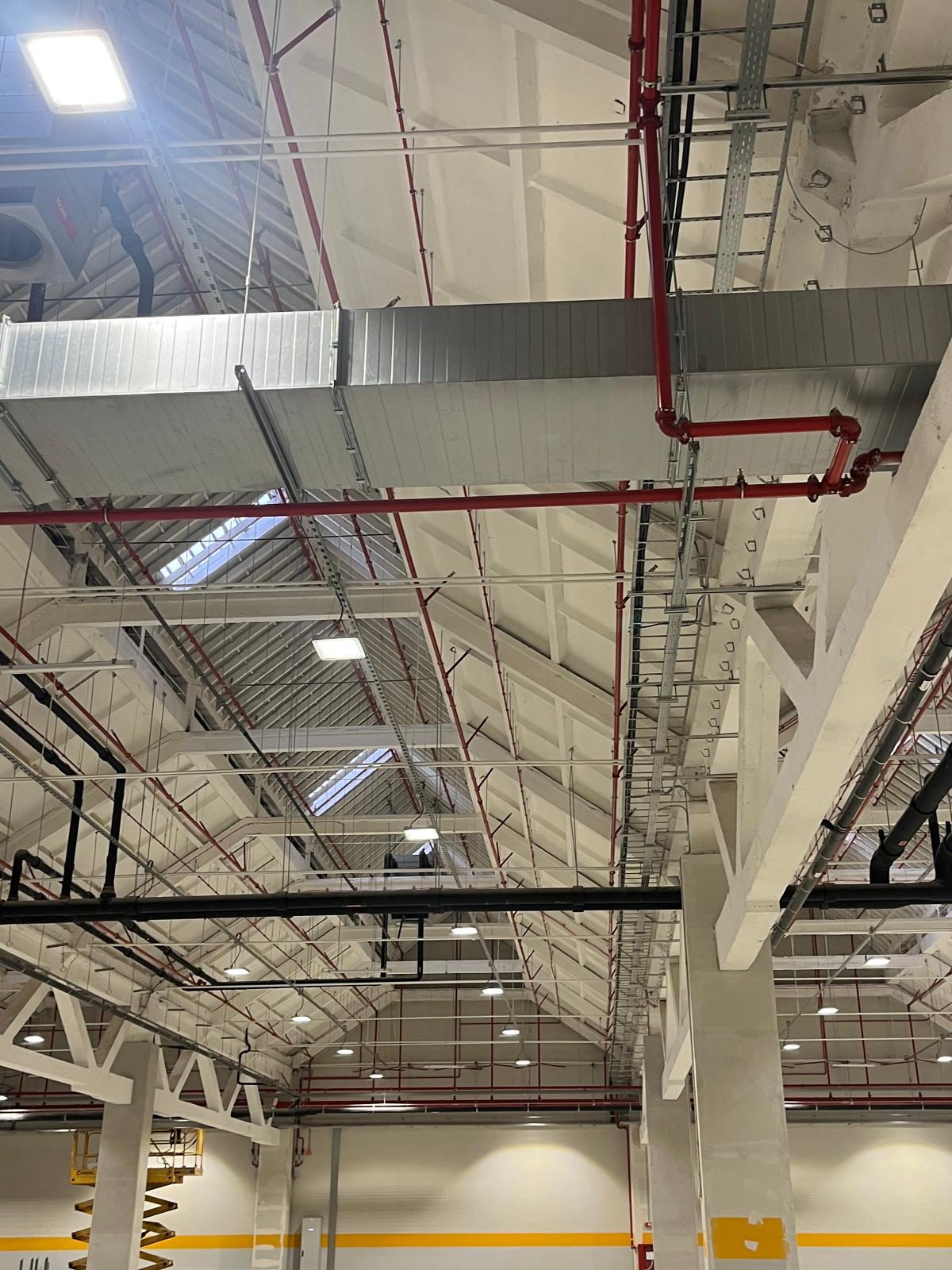

- Innen- und Außenbeleuchtung;
- Steckdosen- und Strominstallationen:
- HVAC-Schalttafeln;
o Versorgungsschalttafeln
o Sektionaltür
o Industrielle Gruppensteckdosen.
DALI-Beleuchtungssteuerung:
- Halle:
o Normale DALI-Beleuchtungssteuerung
o Manuelle Dimmsteuerung
o Die Beleuchtung wird von den Produktions- und Verkehrsbereichen in einem Bereich von 0-33%-66%-100% kontrolliert.
