INDUSTRIE:
Kraftfahrzeugindustrie
SCHWERPUNKT:
PLC, OP 3200A Hauptschalttafel, elektrische Automatisierungsschalttafel, HVAC und Verteilung im Lager.
ZIELSETZUNG:
Implementierung aller Schaltanlagen und Automatisierung in 4 Monaten.
UNSERE LÖSUNG:
- Eaton – Schaltanlagen
- Siemens S7-1500 PLC für die Automatisierung
- HMI Siemens TP1900 Comfort – für die Schnittstelle
PROJEKTDAUER:
5 Monate
BESCHREIBUNG:
Für dieses Projekt musste unser Team die folgenden Tafeln bauen:

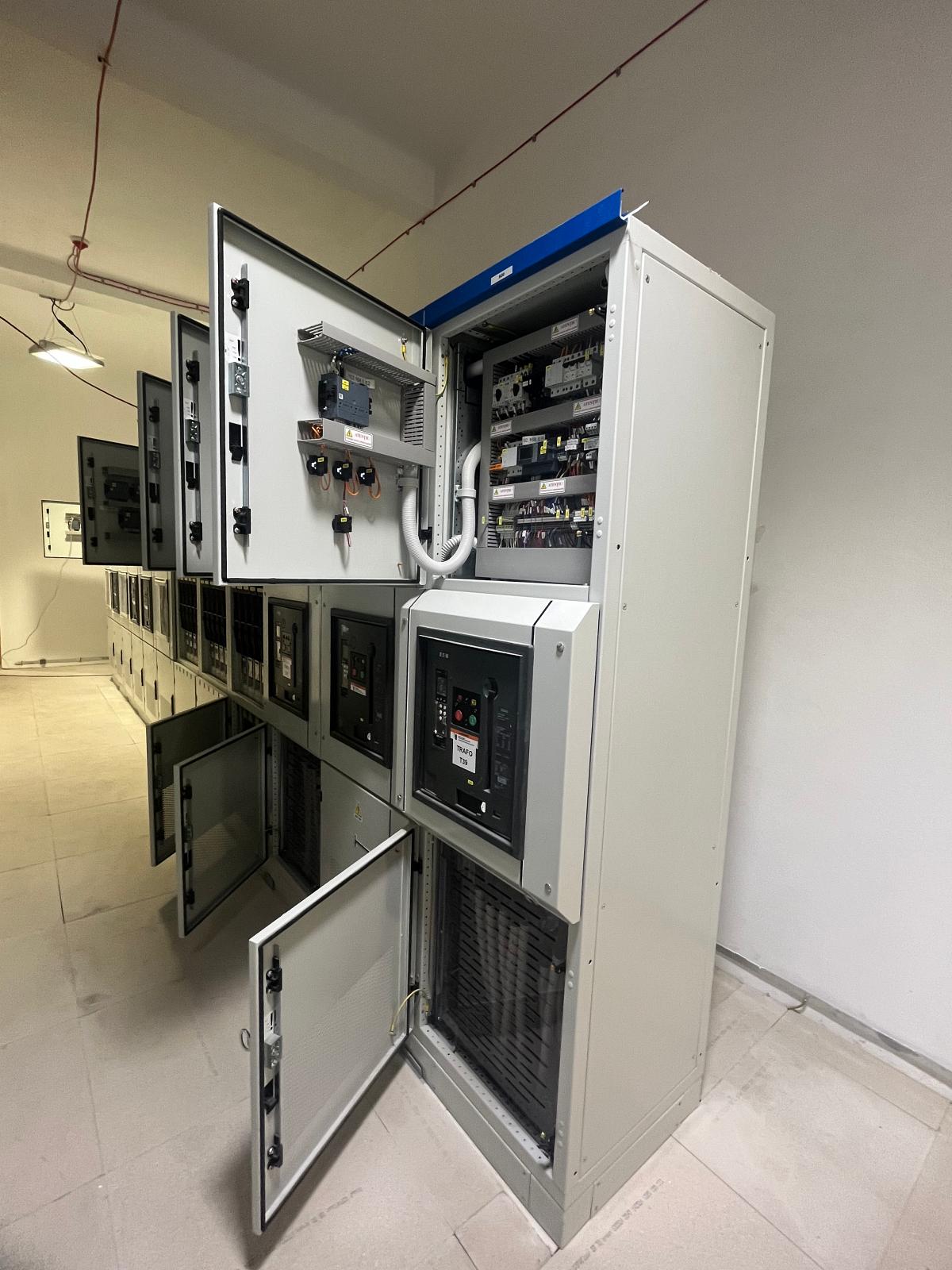

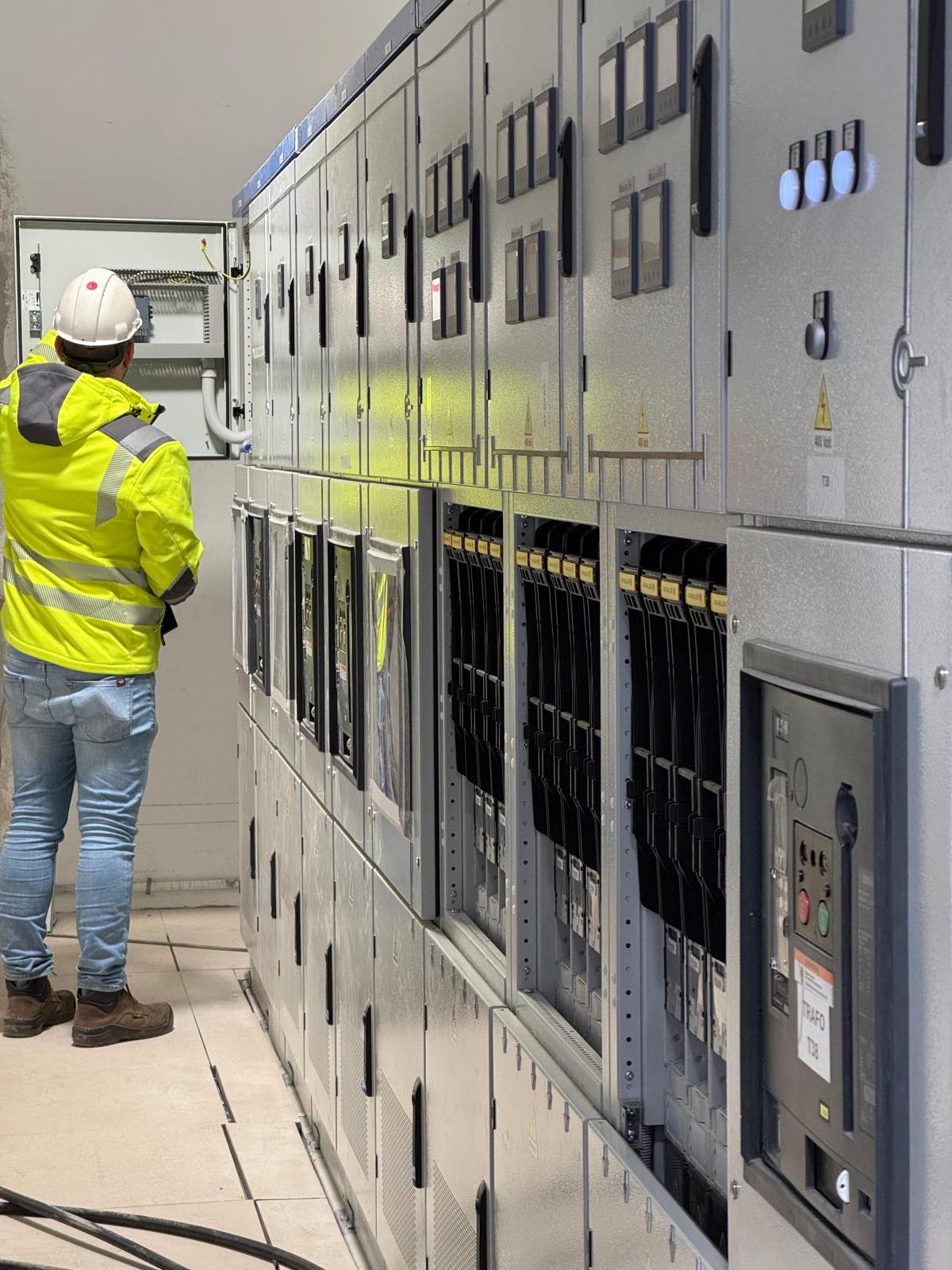

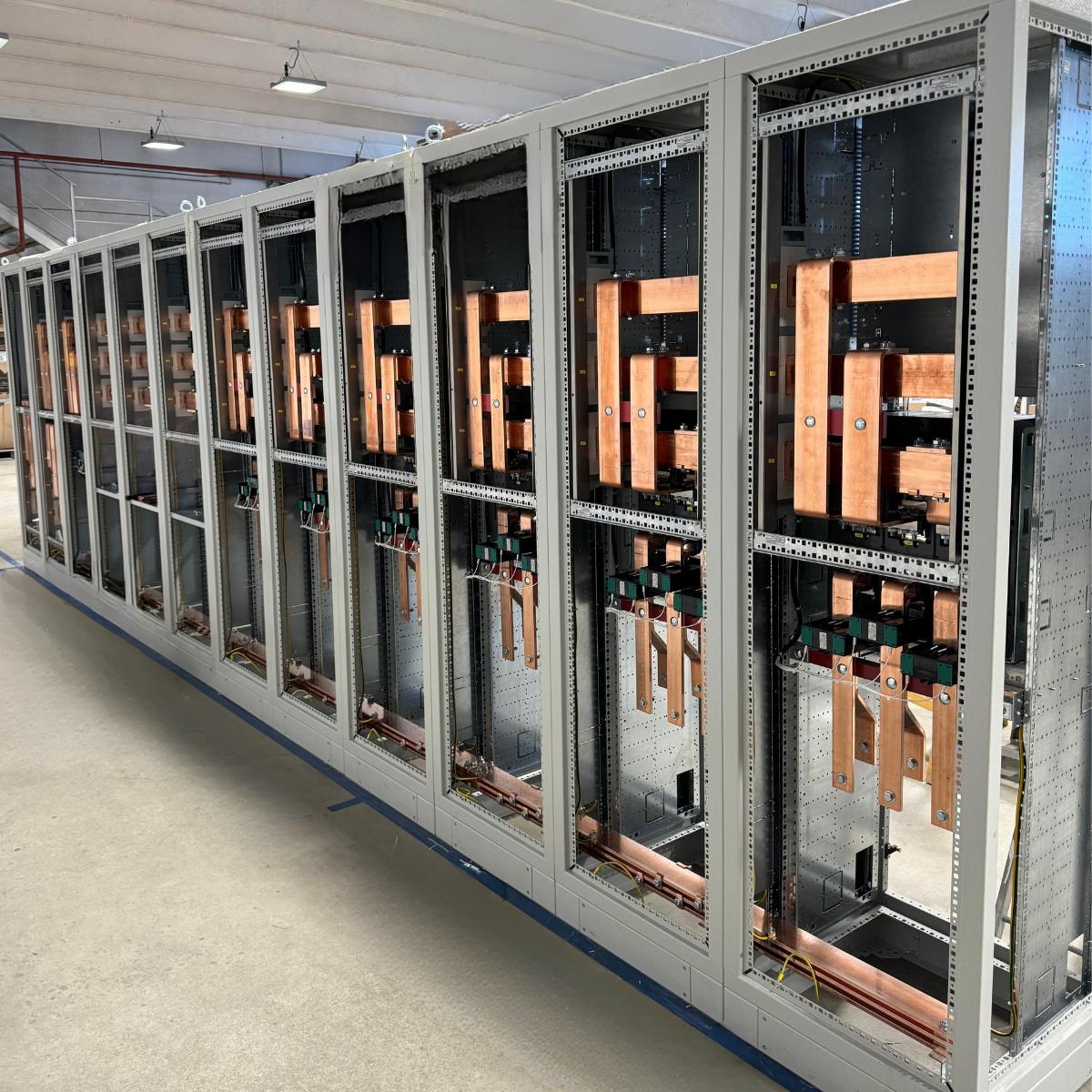

- 1 *LVMD8 – 3200A, Hauptschalttafel für Niederspannungsschaltanlage JT8 – 7200 x 2100 x 600
- 1* TEA-09 – 1200x2100x400 elektrische Automatisierungsschalttafel
- 1*TD38.4.5 – Automatisierungsschalttafel für den Kesselraum

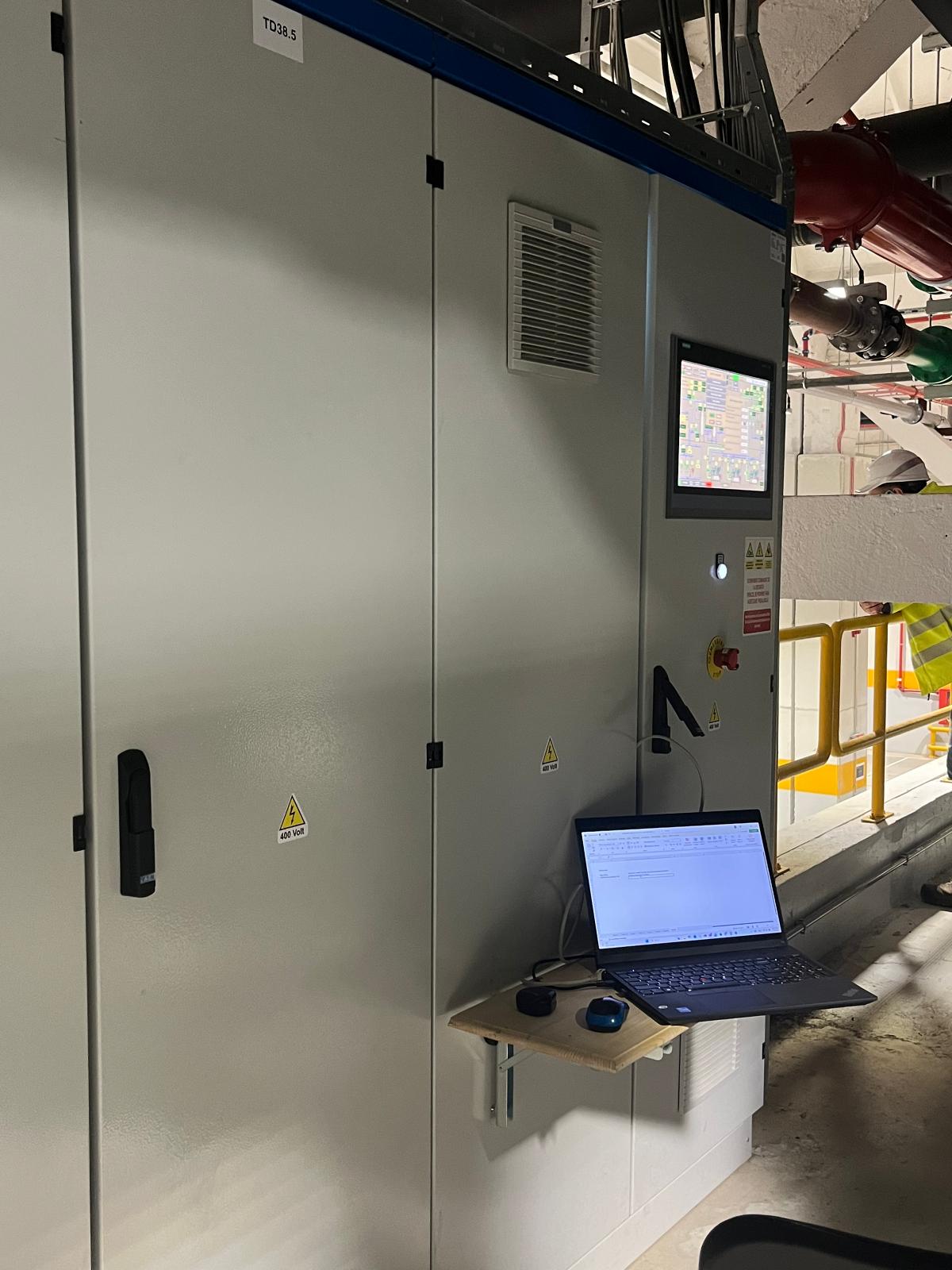

- 1* TD38.5 – Schalttafel für HLK-Automatisierung 3000 x 2100 x 400
- 1*TDUPS U16 – USV-Schalttafel 2200x2100x400
- 1*TD38.4.7 – AAR-Panel 800x2100x400
- 1*TD-R9 – Gleichrichter-Panel -600x700x270
- 1*Bypass UPS U16 – UPS U16 Bypass-Panel 800x1000x300
- 1*TD38.4 – Maschinenschalttafel
- 1*TD38.1 – Maschinenschalttafel
- 4* TD38.4.1,2,3,4 – Versorgungsschalttafeln für die Lagerung 600x2100x320
- 2*TV-T38/T39 – Transformator-Lüftungsschalttafeln 750x375x275
- 2*TBCF-T38/T39 – Feste Batterie-Schalttafeln für die Blindleistungskompensation von Trafo38 und Trafo39 1000x800x300

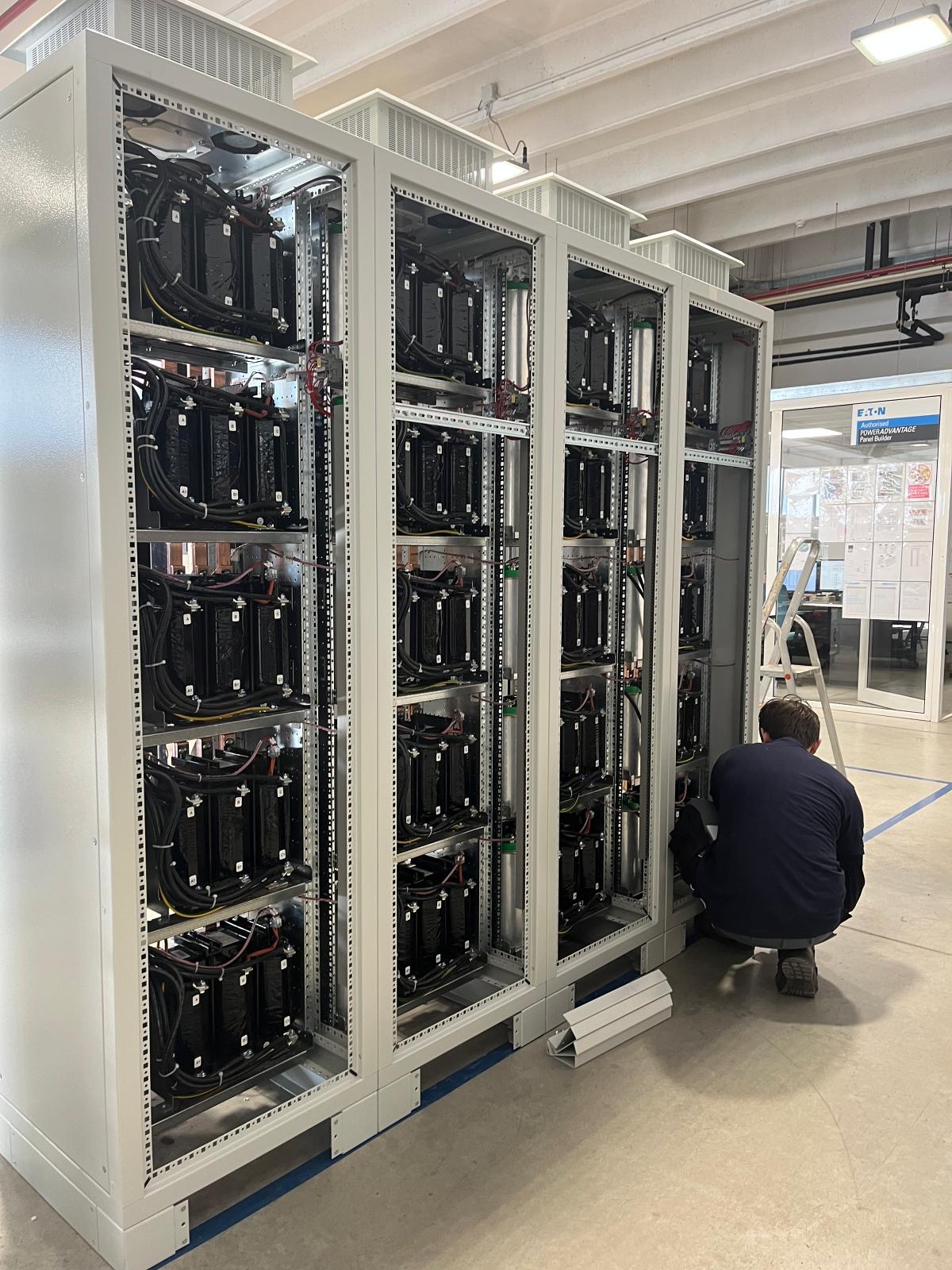

- 1* TBAC-T38 – Automatische Batterie-Schalttafel für die Blindleistungskompensation 400V, 50Hz, 1000Kvar 2400x2100x600
- TD38. 4.8 – Elektrische Schalttafel für das Verwaltungsgebäude 600x760x270
Bei diesem Projekt ging es um die Herstellung und Installation von elektrischen Schaltanlagen für eine neue, 7.140 m² große Reifenproduktionsanlage. Wir lieferten die gesamte elektrische Ausrüstung, entwarfen die Stromverteilungs- und Automatisierungsschaltanlagen und führten alle Installations- und Softwareentwicklungsarbeiten durch.
