INDUSTRIE:
Automobilindustrie
FOCUS:
Förder-, Prozess- und Anwendungstechnik
ZIEL:
Der Verdrahtungsplan in Eplan wurde innerhalb von 4 Wochen nach der Bestellung erstellt und der Schaltschrank wurde 6 Wochen später vor Ort geliefert. Die Installation vor Ort dauerte 4 Wochen, gefolgt von 2 Wochen Inbetriebnahmeunterstützung, E/A-Verifizierung und Systemstart mit dem Kunden.
LÖSUNGEN:
- Gehäuse Rittal VX25
- Sicherheits-PLC Siemens S7 1515F-2 PN
- Siemens IM155-6PN/2 HF dezentrale E/A-Stationen
- REVOLUTION PI RevPi Connect+ und VPN-Router eWon Cosy 131 zur Fernanbindung
- Siemens HMI TP 1900 Komfort
- Schneider Schutzeinrichtungen
- Jumo-Thyristoren
- Siemens G120 Frequenzumrichter
- Beckhoff EtherCAT-Klemmen – EKxxxx und ELxxxx für die Fördertechnik-Automatisierung
PROJEKTDAUER:
4 Monate
DAS PROJEKT UMFASSTE:
Prozessautomatisierung:

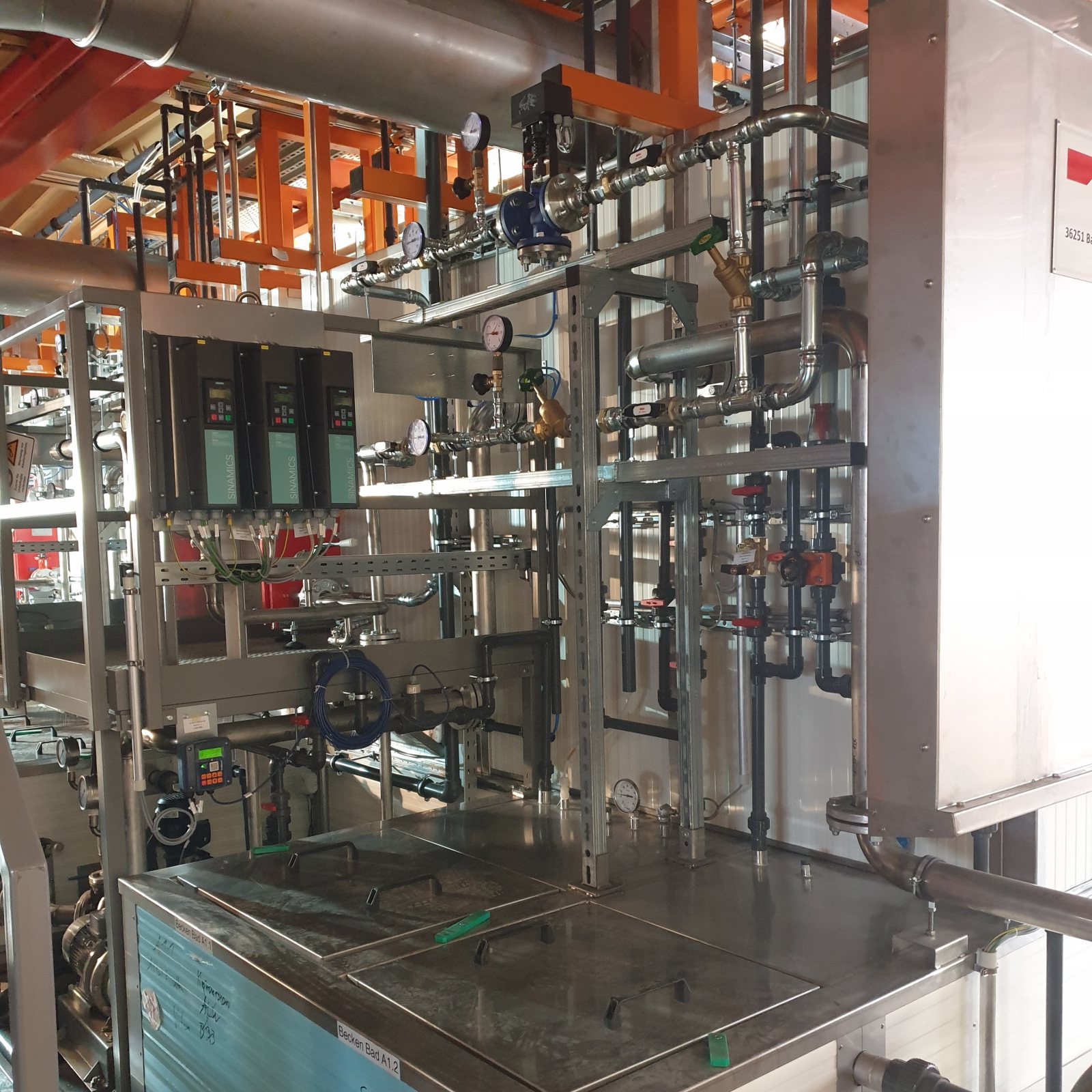

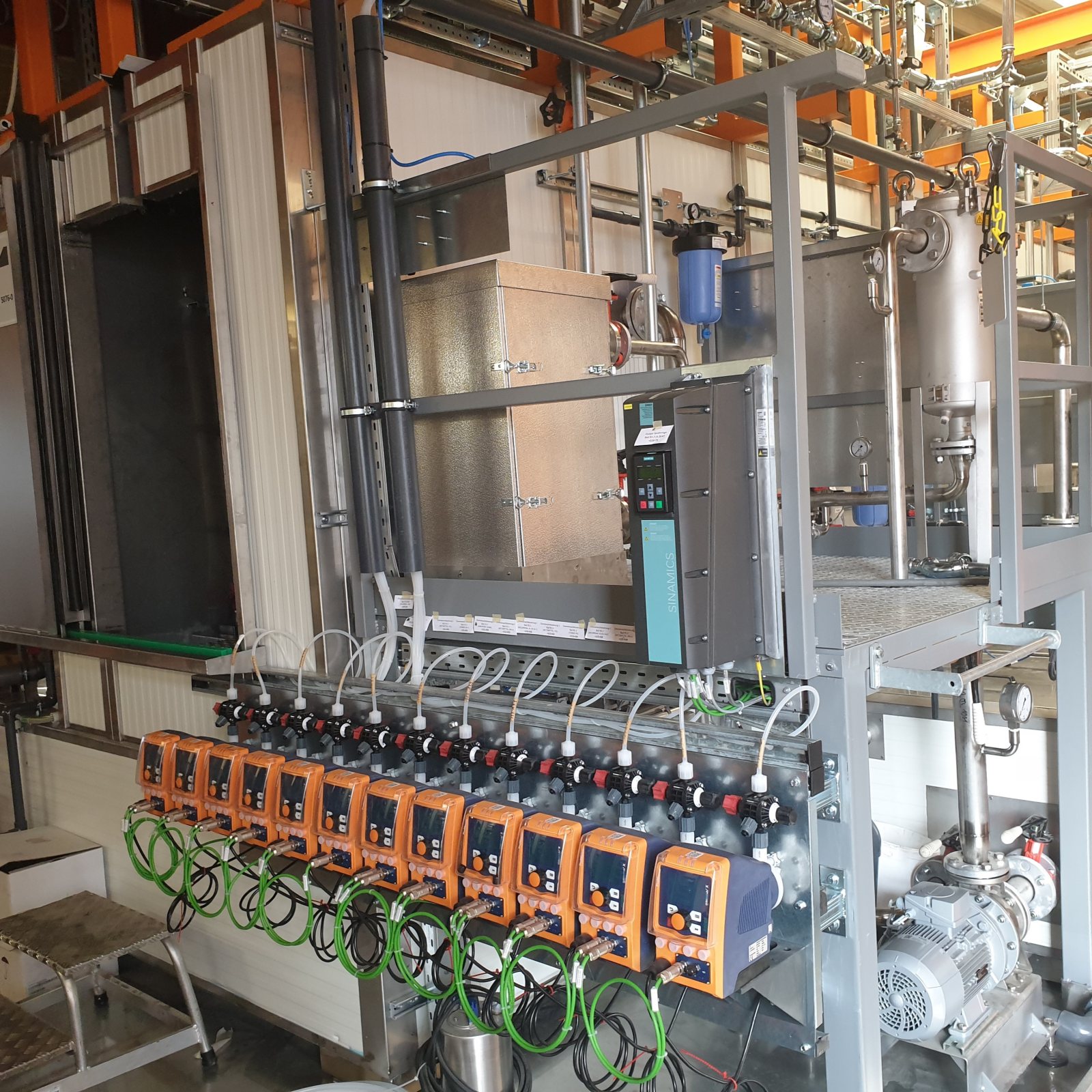

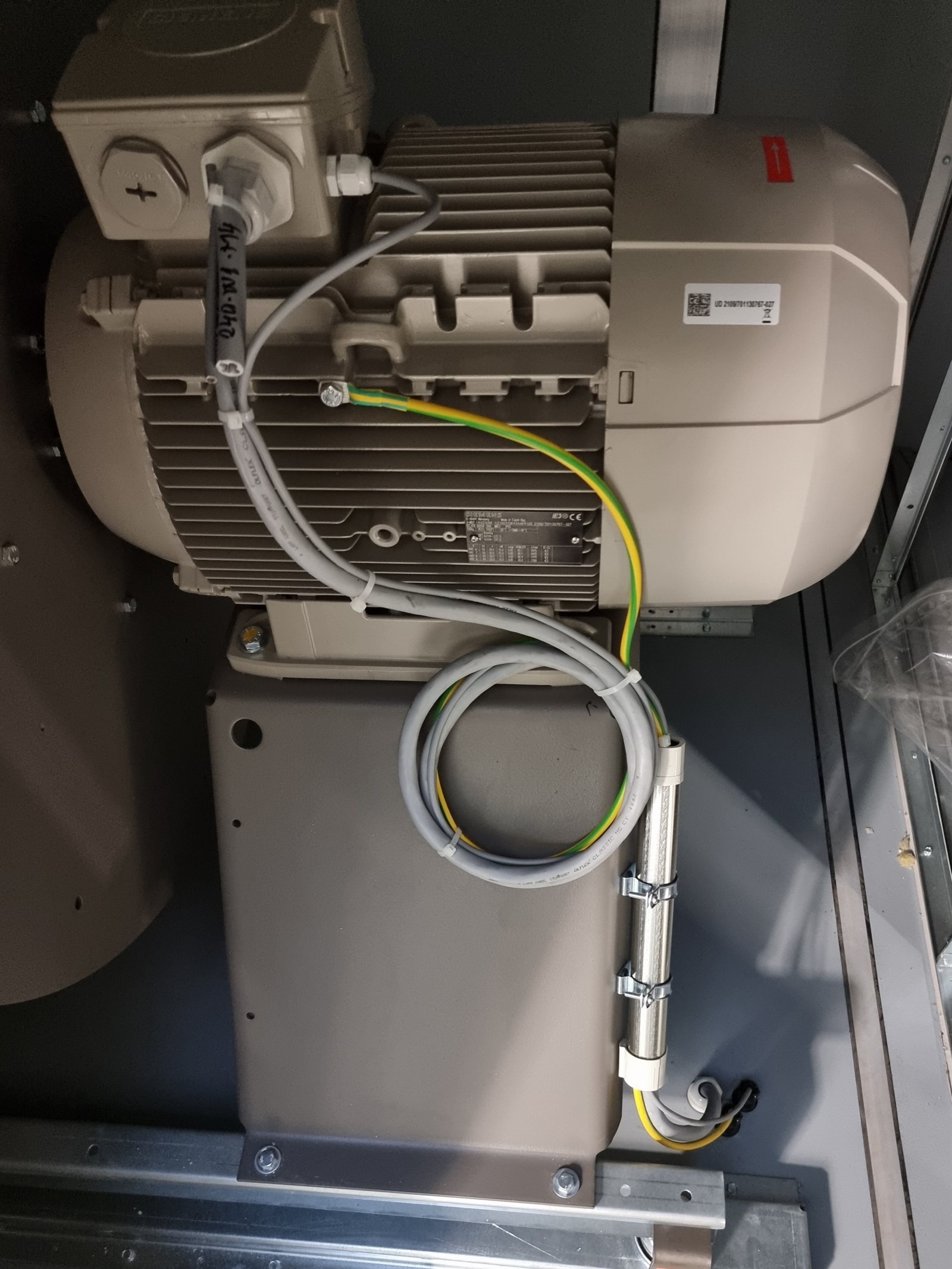

- Vorbehandlungszone – 3 Zonen für Spülung, Entfettung und Reinigung

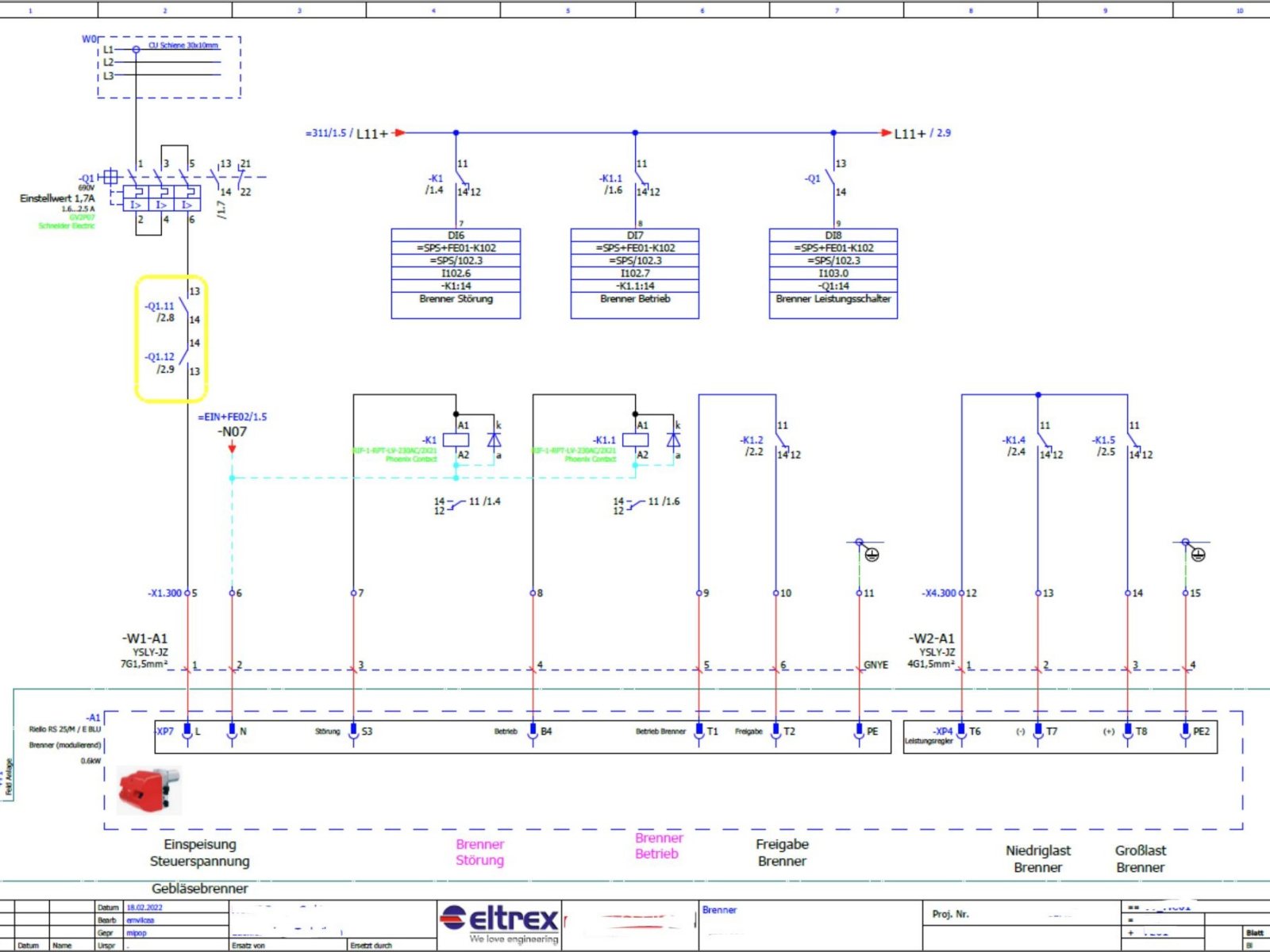

- 1 Klebstoff-Wassertrockner (HWT) mit Gasbrenner
- 1 Lacktrockner mit Gasbrenner

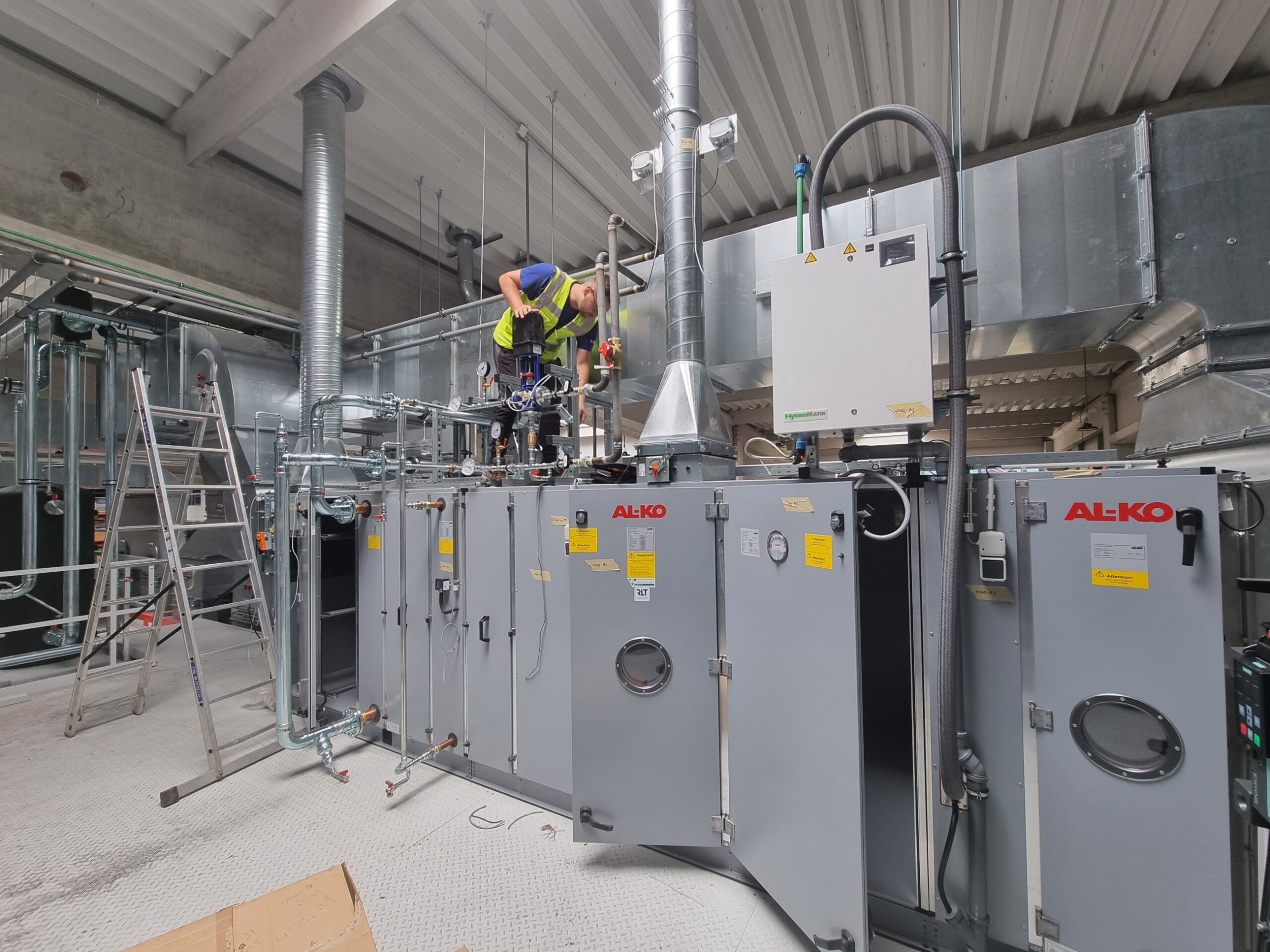

- 2 Klimageräte mit Wärmerückgewinnung und Feuchtigkeitsregelung
- Filteranlagen und Anschluss an das RTO-System
- Beleuchtungs- und Filterüberwachungsanlagen für Lackierkabinenfilter
Automatisierung der Förderbänder:
- 9 unabhängige Shuttle-Hängeförderer
- 7 dezentrale Schaltschränke mit Beckhoff-I/O-Modulen zur Motorsteuerung und Datenerfassung
- Das Profinet-Kommunikationsnetz wurde zwischen der Prozessautomatisierung und der Förderanlage realisiert
Angewandte Technologien:
- Lackierroboter-Schnittstelle über Sicherheits-E/A
ELTREX BOT DIE FOLGENDEN DIENSTLEISTUNGEN AN:

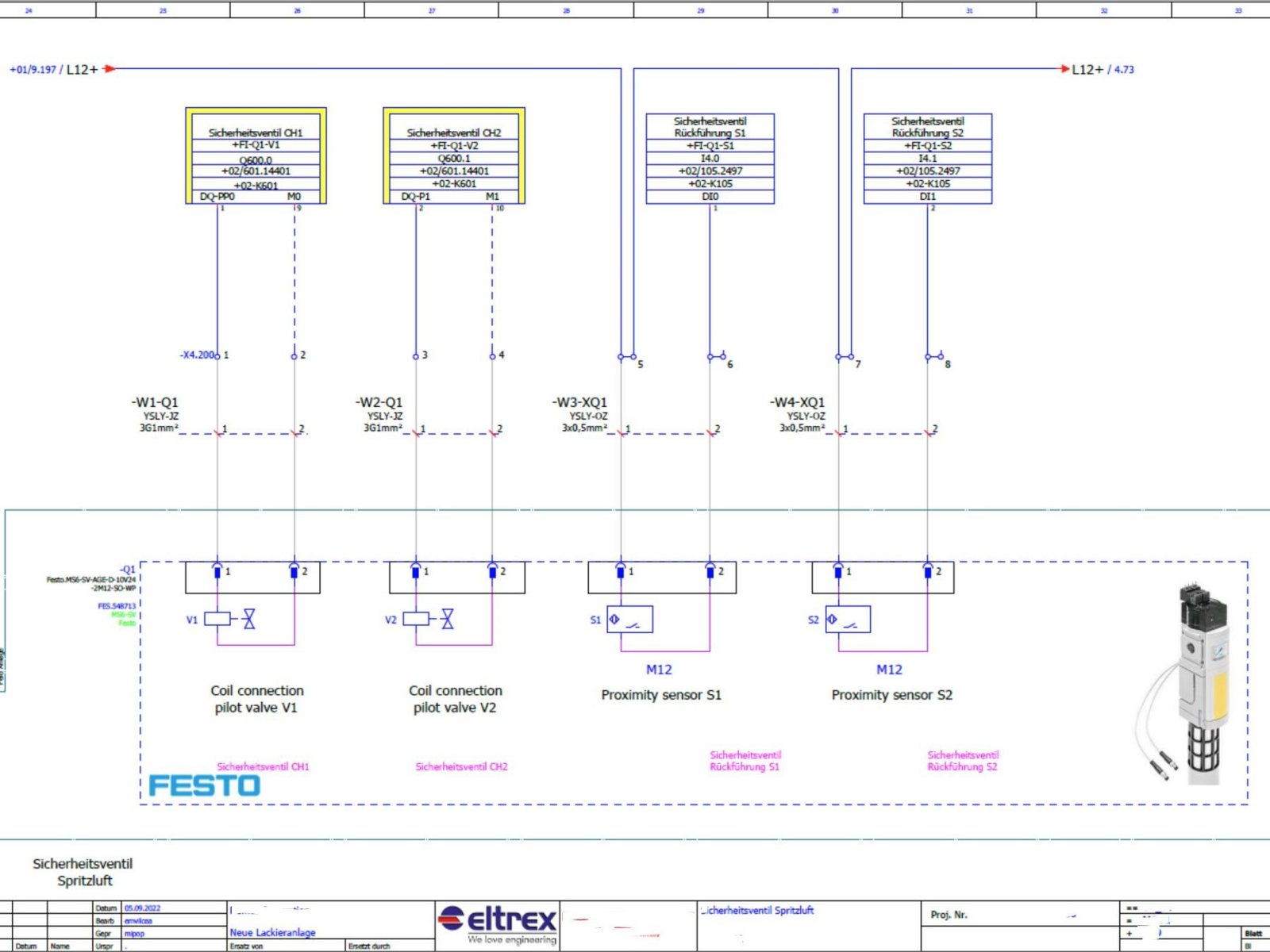

- Schaltplan realisiert in Eplan (Hauptpanel +MC01, Bedienpanel, 7 Stück * CS0x Panels für das Förderbandsystem)

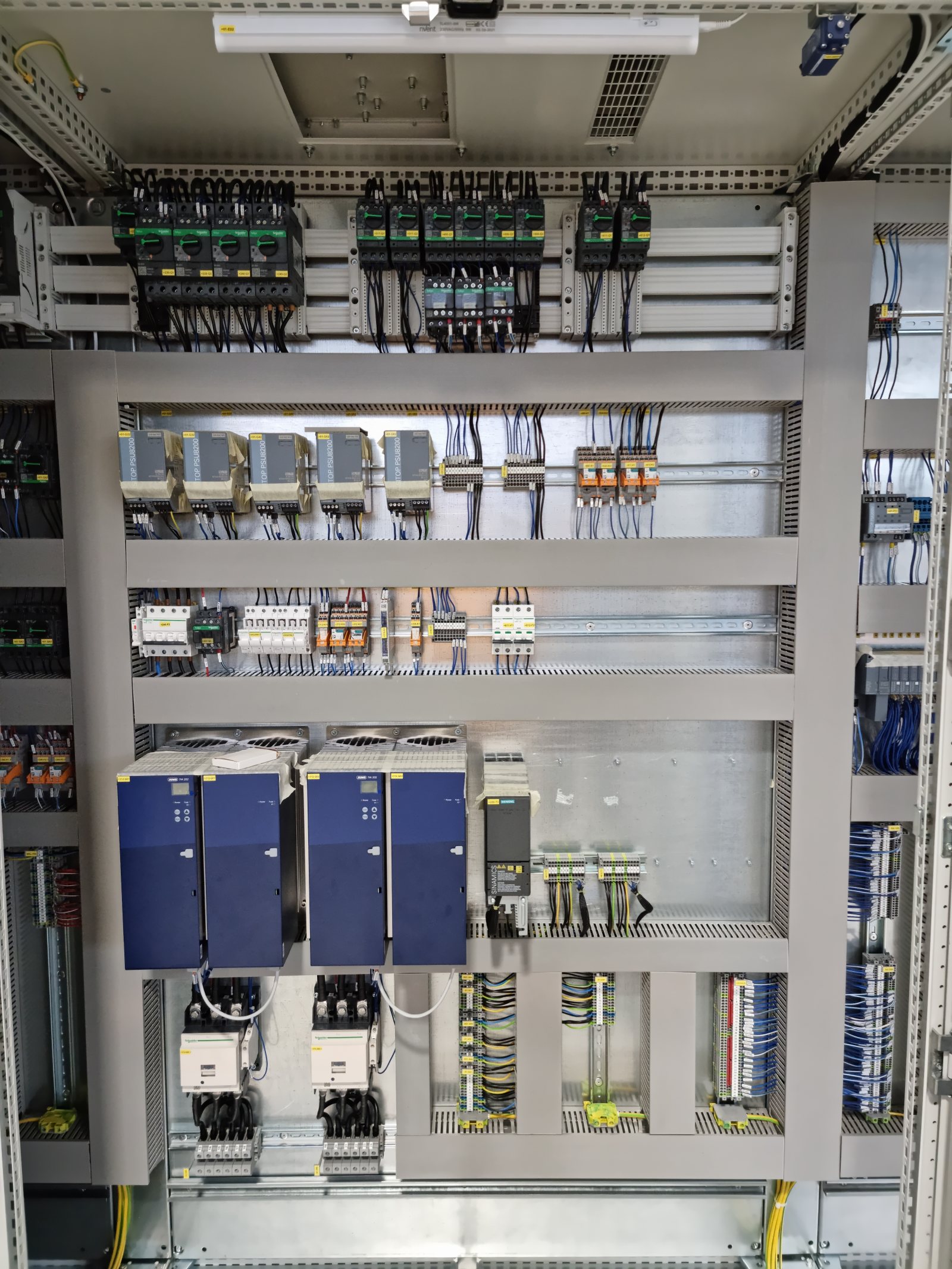

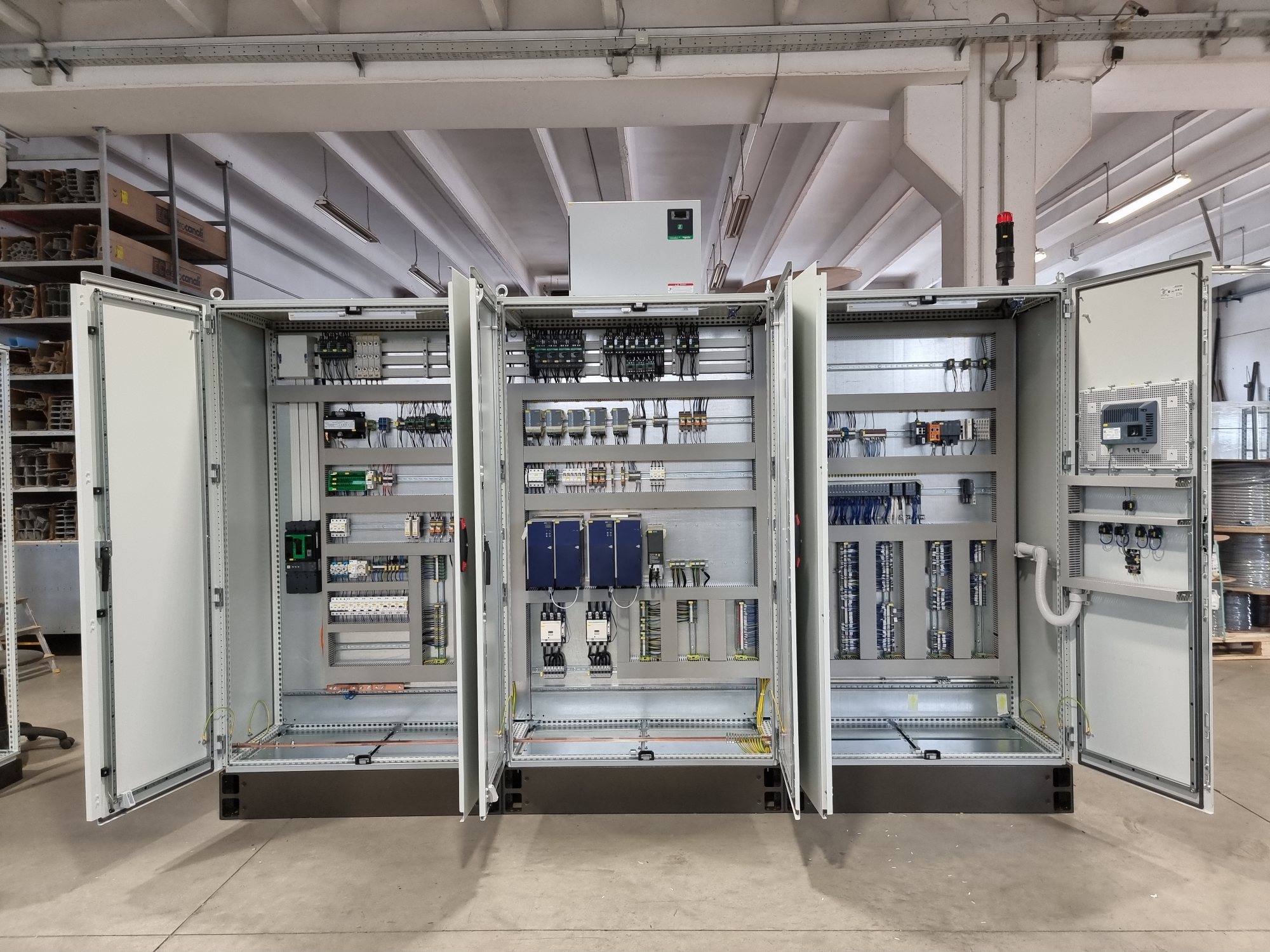

- Schaltschrankbau und Fernprüfung in unserer Werkstatt
- Installation vor Ort
- Begleitete Inbetriebnahme
